产品规格
参数范围
 |
标准输出角度 | 180度 |
| 输出扭矩 | 500 -- 4200NM | |
| 保持扭矩 | 1300 -- 10500NM | |
| 骑跨式弯矩负载 | 2500 -- 31600NM | |
| 悬臂式弯矩负载 | 1360 -- 15800NW | |
| 安装方式 | 法兰式 |
产品参数
| 型号 | 5 | 9 | 16 | 27 | 42 |
| 输出扭矩 Nm@21MPA | 500 | 900 | 1600 | 2680 | 4200 |
| 保持扭矩 Nm@21MPA | 1300 | 2400 | 4400 | 7100 | 10500 |
| 悬臂安装最大弯矩 Nm | 1360 | 2480 | 5420 | 11300 | 15800 |
| 跨骑安装最大弯矩 Nm | 2500 | 4500 | 10200 | 16400 | 31600 |
| 径向负载 kg | 1380 | 2130 | 4190 | 5580 | 9530 |
| 轴向负载 kg | 500 | 680 | 1000 | 1400 | 1770 |
| 排量（180°）cc | 132 | 234 | 436 | 726 | 1070 |
| 重量（180°）kg | 12.5 | 17 | 30 | 51 | 77 |

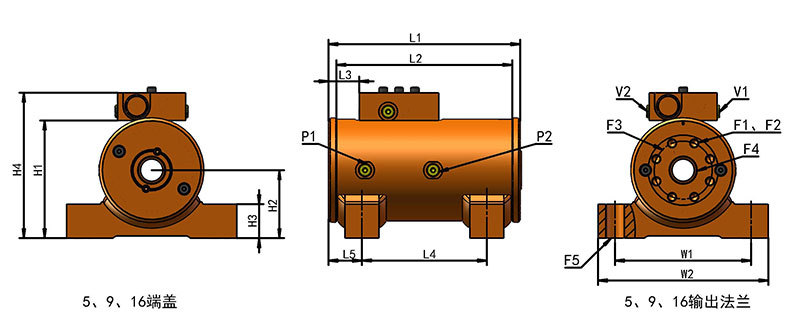

| D1 安装盘直径 mm | 104 | 117 | 142 | 170 | 196 |
| D2 壳体直径 mm | 101 | 114 | 139 | 165 | 191 |
| F1 法兰端螺丝孔尺寸 mm | M10*1.5 | M10*1.5 | M12*1.75 | M20*2.5 | M20*2.5 |
| F2 法兰端螺丝孔个数 | 6 | 8 | 8 | 8 | 10 |
| F3 法兰端中心圆直径 mm | 53.9 | 65 | 85 | 102 | 121 |
| F4 内轴通孔尺寸 mm | M20 | M24 | M24 | - | - |
| F5 地脚安装丝孔尺寸 mm | M16 | M20 | M24 | M24 | M30 |

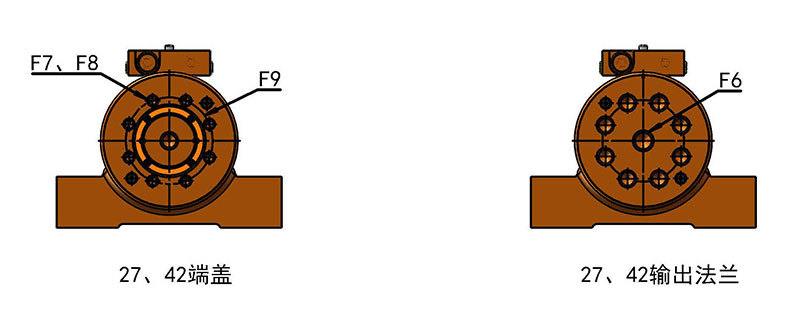

| F6 轴中心孔 mm | - | - | - | M24*3 | 1-1/4-7 |
| F7 端盖丝孔尺寸 mm | - | - | - | M12*1.75 | M16*2 |
| F8 端盖螺纹数量 | - | - | - | 8 | 10 |
| F9 端盖丝孔中心圆直径 mm | - | - | - | 108 | 121 |
| H1 不含平衡阀高度 mm | 119 | 135 | 158 | 193 | 218 |
| H2 底面距中心线高 mm | 66 | 76.2 | 85.9 | 108 | 121 |
| H3 地脚高 mm | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| H4 总高度 mm | 146 | 163 | 185 | 220 | 245 |
| L1 总长度 mm | 188 | 216 | 248 | 298 | 337 |
| L2 不含旋转法兰长度 mm | 173 | 197 | 229 | 276 | 314 |
| L3 法兰距离平衡阀距离 mm | 32 | 34.5 | 44.7 | 48.8 | 49 |
| L4 脚安装孔距离 mm | 111 | 140 | 152 | 184 | 216 |
| L5 法兰与安装孔距离 mm | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| W1 地脚安装孔距离 mm | 145 | 152 | 197 | 222 | 267 |
| W2 总宽度 mm | 178 | 191 | 248 | 279 | 330 |
| P1 P2 壳体油口 | ISO-1179-1/BSPP 'G' 系列， 尺寸从1/8 到 1/4,详见图纸。 | ||||
| V1 V2 阀体油扣 | ISO-11926/SAE 系列, 尺寸为 7/16，详见图纸。 | ||||
