产品规格
参数范围
 |
标准输出角度 |
180、360 度 |
|
输出扭矩 |
180 -- 2700NM |
|
|
保持扭矩 |
630 -- 9400NM |
|
|
最大弯矩负载 |
560 -- 11200NM |
|
|
安装方式 |
法兰式 |
产品参数
| 型号 | 2 | 3 | 6 | 10 | 16 | 27 |
| 输出扭矩 Nm@21MPA | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| 保持扭矩 Nm@21MPA | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
| 悬臂最大弯矩 Nm | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| 径向负载 kg | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| 轴向负载 kg | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| 排量（180°）cc | 63.9 | 121 | 192 | 365 | 552 | 914 |
| 排量（360°）cc | - | 243 | 384 | 733 | 1105 | 1829 |
| 重量（180°）kg | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| 重量（360°）kg | - | 12.8 | 19.2 | 35 | 54.5 | 83 |
| D1 安装盘直径 mm | 77.2 | 89 | 102 | 127 | 148 | 185 |
| D2 壳体直径 mm | 100 | 119 | 135 | 170 | 198 | 226 |
| F1 法兰端螺丝孔尺寸 mm | M8*1.25 | M8*1.25 | M10*1.5 | M12*1.75 | M12*1.75 | M16*2 |
| F2 法兰端螺丝孔个数 | 8 | 8 | 12 | 12 | 12 | 12 |
| F3 法兰端螺丝中心圆直径 mm | 54 | 73 | 80 | 102 | 127 | 140 |
| F4 端盖螺丝孔尺寸 mm | M8*1.25 | M8*1.25 | M10*1.5 | M12*1.75 | M12*1.75 | M12*1.75 |
| F5 端盖螺丝孔数量 | 8 | 8 | 12 | 12 | 12 | 12 |
| F6 端盖螺丝孔中心圆直径 mm | 86 | 103 | 117 | 151 | 175 | 203 |
| F7 安装孔直径 mm | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
| H1 中心线到阀体的尺寸 mm | 80 | 90 | 98 | 115 | 129 | 143 |
| L1 180°总长度mm | 140 | 143 | 156 | 184 | 224 | 241 |
| L1 360°总长度 mm | - | 189 | 212 | 258 | 311 | 346 |
| L2 不含旋转法兰长度（180°）mm | 138 | 142 | 154 | 182 | 221 | 239 |
| L2 不含旋转法兰长度（360°）mm | - | 188 | 211 | 256 | 308 | 344 |
| L3 法兰距平衡阀长度（180°） mm | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
| L3 法兰距平衡阀长度（360°）mm | - | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |

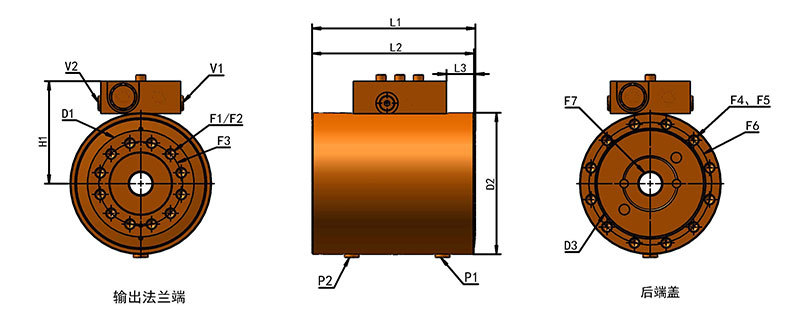

| P1 P2 壳体油口 | ISO-1179-1/BSPP 'G' 系列， 尺寸从1/8 到 1/4,详见图。 | |||||
| V1 V2 阀体油扣 | ISO-11926/SAE 系列, 尺寸为 7/16，详见图纸。 | |||||
